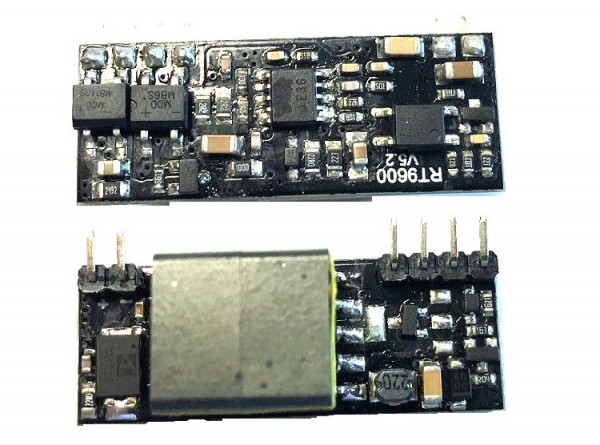

Banana Pi Módulo PoE IEEE802.3af

Banana Pi Módulo PoE IEEE802.3af
€ 9,76 *

Los precios incluyen IVA, pero no los gastos de envío

Artículo no disponible en la cantidad deseada, tiempo de entrega bajo pedido

  • 166460
Los módulos de la serie BPI-9600 están diseñados para extraer energía de un cable Ethernet...más
Información del producto "Banana Pi Módulo PoE IEEE802.3af"


Los módulos de la serie BPI-9600 están diseñados para extraer energía de un cable Ethernet convencional de par trenzado de Categoría 5, conforme al estándar IEEE 802.3af Power-over-Ethernet (PoE). El circuito BPI-9600 proporciona la compatibilidad PoE y la clasificación de potencia requerida por el Power Sourcing Equipment (PSE) antes de aplicar hasta 15W de potencia al puerto. BPI-9600 porporciona una firma de clase 0.

El conversor DC/DC opera en un amplio rango de voltaje de entrada y proporciona una salida regulada. El conversor DC/DC también tiene incorporada una protección de salida de cortocircuito.

Carcaterísticas

  • IEEE802.3af
  • Rango de tensión de entrada 36V hasta 57V
  • Conversor DC/DC de alta eficiencia integral.
  • Baja salida de ruido y ondulación
  • Alto rendimiento a bajo precio
  • Protección contra cortocircuitos
  • Salida ajustable
  • Salida multivoltaje opcional 3.3V 5V 12V 24V
  • Aislamiento del transformador, aislamiento 1500V (entrada y salida)
  • Fácil de usar, con un número mínimo de componentes externos

Aplicaciones

  • Gateway IoT
  • Cámaras IP
  • Punto de acceso Wireless
  • Sistemas de seguridad y alarma
  • Teléfono VOIP
  • Equipos terminales de la red de puntos de venta

Selector de productos

Módulo BPI-9600 PoE
Referencia Voltaje de salida nominal Maxima potencia de salidar Voltaje Embalaje
BPI-9600-3.3V 3.3V 6.6W 3.3V SIL
BPI-9600 -5V 5V 10W 5V SIL
BPI-9600 -12V 12V 12W 12V SIL
BPI-9600 -24V 24V 12W 24V SIL
  • At 25°C con VIN = 48V

Descripción de Pines

Módulo BPI-9600 PoE
Pin # Nombre Descripción
1 VA1 Entrada RX (1). Este pin de entrada se utiliza junto con VA2 y se conecta a la toma cenral del transfromador conectado a los pines 1 & 2 del conector RJ45 (RX) - no es sensible a la polaridad.
2 VA2 Entrada TX (2). Esta clavija de entrada se utiliza junto con el VA1 y se conecta a la toma central del transformador conectada a las clavijas 3 & 6 del conector RJ45 (TX) - no es sensible a la polaridad
3 VB1 Entrada directa (1). Este pin de entrada se utiliza junto con VB2 y se conecta a los pin 4 & 5 del conector RJ45 - no es sensible a la polaridad.
4 VB2 Entrada directa (2). Este pin de entrada se utiliza junto con VB1 y se conecta a los pin 7 y 8 del conector RJ45 - no es sensible a la polaridad.
5 -VDC Retorno DC. Este pin es la vía de retorno para la salida +VDC.
6 +VDC Salida de DC. Esta clavija proporciona la salida regulada del convertidor DC/DC.

Valores máximos absolutos

Módulo BPI-9600 PoE
  Parámetros Símbolo Min Max Unidades
1 Tensión de alimentación DC VCC -0.3 60 V
2 Sobretensión de alimentación de DC durante 1ms VSURGE -0.6 80 V
3 Temperatura de almacenamiento TS -40 100 OC

Nota 1: Si se superan los valores nominales anteriores se pueden producir daños permanentes en el producto. La operación funcional bajo estas condiciones no está implícita. Los valores máximos asumen un flujo de aire libre.

Condiciones de funcionamiento recomendadas

Módulo BPI-9600 PoE
  Parámetros Símbolo Min Tipo Max Unidades Unidades
1 Tensión de alimentación de entrada1 VIN 36 48 57 V V
2 Bloqueo por bajo voltaje VLOCK 30   36 V V
3 Temperatura de funcionamiento2 TOP -20 25 70 Ta / OC BPI-9600

Nota

  • 1: Con carga mínima
  • 2: Véase la sección Rango de temperatura de funcionamiento

El uso prolongado cerca o a la temperatura máxima de funcionamiento puede reducir la vida útil del dispositivo

Características eléctricas de la DC

BPI-9600 10.png

Nota

  • 1:  Las cifras típicas son a 25°C con una alimentación nominal de 48V y son sólo para ayuda al diseño. No Garantizado
  • 2: La ondulación de la salida y el ruido se pueden reducir con un filtro externo, ver nota de aplicación
  • 3: La duración del cortocircuito continuo es aplicable a una temperatura ambiente de 25'C en aire libre. A temperaturas más altas o con restricciones

(por ejemplo, en un recinto sellado), será necesario limitar la duración para evitar el sobrecalentamiento.

Diagrama de conexión típico

BPI-9600 sch 1.png
