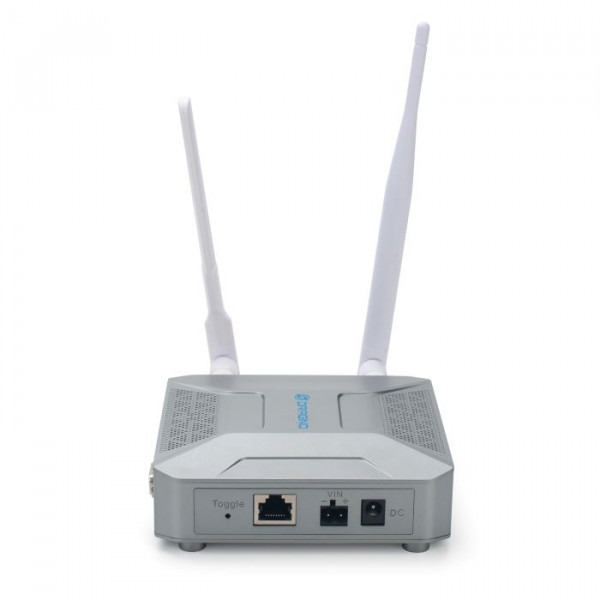

DRAGINO MS48-LR - Pasarela LoRaWAN a Modbus

MS48-LR-868 ( con 4G/LTE )

Descripción

El MS48-LR es una pasarela LoRaWAN a Modbus de código abierto. Permite la conexión de una red de radio LoRa a una red IP a través de WiFi, Ethernet o una red móvil (mediante un módulo 4G opcional). La red de radio LoRa permite a los usuarios enviar datos y alcanzar rangos extremadamente largos a bajas velocidades de datos.

La red de radio LoRa permite a los usuarios enviar datos y alcanzar rangos extremadamente largos a bajas velocidades de datos.

El MS48-LR es totalmente compatible con el protocolo LoRaWAN. El MS48-LR tiene un servidor LoRaWAN integrado y un servidor IoT. El usuario puede conectar dispositivos LoRaWAN virous al MS48-LR y utilizar el PLC para acceder a estos dispositivos a través de la red Modbus.

El MS48-LR es totalmente compatible con el protocolo LoRaWAN.

Diferentes países utilizan diferentes bandas de frecuencia LoRaWAN. El MS48-LR tiene preconfiguradas estas bandas. Los usuarios también pueden personalizar las bandas de frecuencia para utilizarlas en su propia red LoRa.

El MS48-LR tiene preconfiguradas estas bandas.

MS48-LR admite gestión remota. Los integradores de sistemas pueden supervisar y mantener fácilmente la pasarela de forma remota.

Propiedades

• Sistema Debian de código abierto

• Gestionado a través de interfaz gráfica de usuario web, SSH a través de WAN o WiFi

• Gestión remota

• Autoaprovisionamiento para aprovisionamiento y gestión por lotes

• Puerta de enlace LoRaWAN

• 10 rutas de demodulación paralelas programables

• Preconfigurado para soportar diferentes configuraciones regionales LoRaWAN.

• Permite personalizar los parámetros regionales de LoRaWAN

• Varios tipos de conexiones LoRaWAN como:

  • Reenvío de paquetes UDP Semtech

  • Estación base LoRaWAN

  • Puente de pasarela ChirpStack (MQTT)

• Servidor LoRaWAN local ChirpStack incorporado

• Servidor de aplicaciones local Node-Red integrado

• Funcionamiento de esclavo Modbus

Área de aplicación

• Edificios inteligentes y automatización del hogar
• Logística y gestión de la cadena de suministro
• Tecnología de medición inteligente
• Agricultura inteligente
• Ciudades inteligentes
• Fábrica inteligente

Datos técnicos

Sistema de hardware:

• CPU: Quad-Core Cortex-A7 1.2Ghz
• MEMORIA DE TRABAJO: 512MB
• eMMC: 4GB

Interfaces:

• Puertos RJ45 10M/100M x 1
• Internet inalámbrico LoRaWAN multicanal
• Puerto RJ45 x 1
• Multicanal inalámbrico LoRaWAN
• WiFi 802.11 b/g/n
• WiFi 802.11 b/g/n
• Puerto host USB 2.0 x 1
• Mini PCI E x 1
• Puerto mini PCI E x 1
• Interfaz RS485 x 1
• Interfaz RS485 x 1
• Interfaz RS232 x 1
• Interfaz RS232 x 1

Especificación LoRa:

• Sensibilidad de hasta -140 dBm con SX1250 Tx/Rx front-end
• Supresión de onda continua de 70 dB a 1 MHz de desplazamiento
• Puede funcionar con SNR negativa, CCR hasta 9 dB
• Emula 49 x demoduladores LoRa y 1 x demodulador (G)FSK
• Dos interfaces frontales de radio digitales TX y RX
• 10 rutas de demodulación en paralelo programables
• Ajuste dinámico de la velocidad de transmisión de datos (DDR)
• Diversidad de antena real o funcionamiento simultáneo en doble banda

4G/LTE:

• Quectel: módulo LTE EC25
• Ranura SIM de tamaño estándar
• 2 antenas adhesivas 4G
• Tarifas de datos de hasta 150 Mbps de enlace descendente y 50 Mbps de enlace ascendente
• Cobertura LTE, UMTS/HSPA+ y GSM/GPRS/EDGE en todo el mundo
• Tecnología MIMO satisface las necesidades de los usuarios más exigentes.
• La tecnología MIMO cumple los requisitos de velocidad de datos y seguridad de conexión de los sistemas de comunicación inalámbrica por módem

Condiciones de funcionamiento:

• Temperatura de trabajo: -20 ~ 70°C
• Temperatura de almacenamiento: -20 ~ 70°C
• Entrada de alimentación: 12V, 2A, DC
