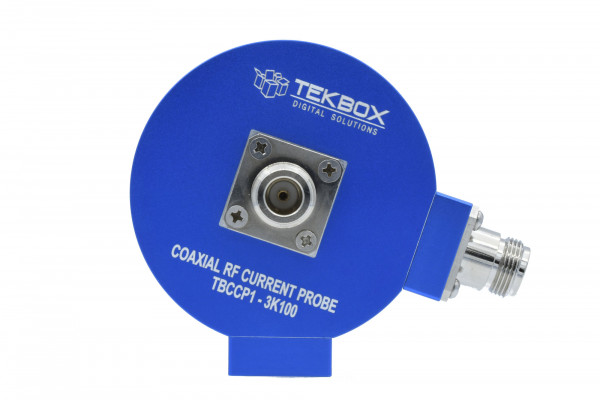

TBCCP1-3K100 Koaxial RF Current Monitoring Probe

Die TBCCP1-3K100 ist eine koaxiale HF-Stromüberwachungssonde, die die Tekbox-Produktpalette an kostengünstigen EMV-Vorverstärkern erweitert.

Die Sonde hat eine Bandbreite von 3 dB von 3 kHz bis 100 MHz und eine sehr flache Antwort von 9 kHz bis 30 MHz. Die Transimpedanz ist über den Frequenzbereich von 10 Hz bis 100 MHz charakterisiert. Der TBCCP1-3K100 ist in erster Linie für die Messung von HF-Strömen in Koaxialkabeln ausgelegt. Darüber hinaus kann es als Wandler für passive Schleifenantennen verwendet werden.

Die Sonde ist mit N-Steckern ausgestattet. Ein Aufsatz mit ™"-Gewinde ermöglicht die Anbindung an Standard-Stative.

SPEZIFIKATIONEN

•     Charakteristischer Frequenzbereich: 10 Hz bis 100 MHz
•     Übertragungsimpedanz: 5 dB Ohm
•     3 dB Bandbreite: 3 kHz bis 100 MHz, typ.
•     Anschlussart: N Female
•     Maximaler Primärstrom (RF): 12 A
•     Max. Kerntemperatur: 125 °C
