- Nº de artículo 213468

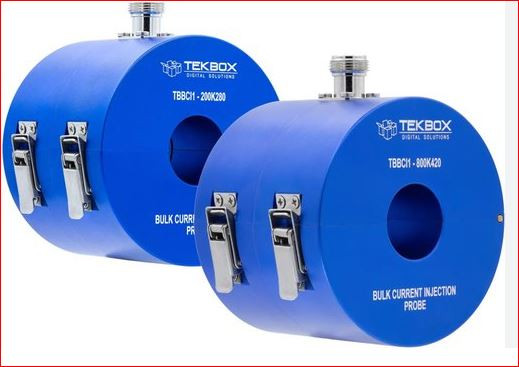

TBBCI1-200K280 Snap-on Bulk Current Injektionssonde
Der TBBCI1-200K280 ist ein Snap-on-Bulk-Current-Injection-Sensor, der die Tekbox-Produktpalette an kostengünstigen EMV-Vorverbindungsprüfgeräten erweitert.
Der BCI-Fühler ist in erster Linie für leitungsgebundene Störfestigkeitsprüfungen im Frequenzbereich 150 kHz bis 230 MHz nach Norm IEC / EN 61000-4-6 konzipiert. Die Einfügedämpfung beträgt 8 dB für den größten Teil seiner Bandbreite und ist vollständig konform mit der Einfügedämpfung Spezifikation von IEC / EN 61000-4-6. Die Sonde ist individuell charakterisiert und im Frequenzbereich 10 kHz - 300 MHz einsetzbar. Sie kann Schweregrade 1, 2, 3 und Level X bis 30V in eine leitungsgebundene Störfestigkeitsprüfung nach IEC/EN 61000-4-6 injizieren.
Die Sonde kann auch für HF-Stromüberwachungsanwendungen verwendet werden.
Die Apertur der HF-Stromüberwachungssonde beträgt 27 mm.
Die typische Einfügedämpfung beträgt 8 dB und die typische Übertragungsimpedanz 26 dB Ohm.
SPEZIFIKATIONEN
- Konformität: IEC / EN 61000-4-6 Einfügedämpfung Spezifikation für BCI Klemmen
- Charakteristischer Frequenzbereich: 10 kHz bis 300 MHz
- Einfügedämpfung: 8 dB typ. ; 50 Ohm System (100 Ohm Schleifenimpedanz)
- Übertragungsimpedanz: 26 dB Ohm typ. ; 50 Ohm System (100 Ohm Schleifenimpedanz)
- Nennleistung: Injektionsfähig für Level 1, 2, 3 und Stresslevel X bis 30V, 150 Ohm Testaufbau nach IEC/EN 61000-4-6
- Max. Kerntemperatur: 80 °C
- Anschlussart: N female
- Durchmesser Öffnung: 27 mm
- Durchmesser außen: 92 mm
