- Nº de artículo 213450

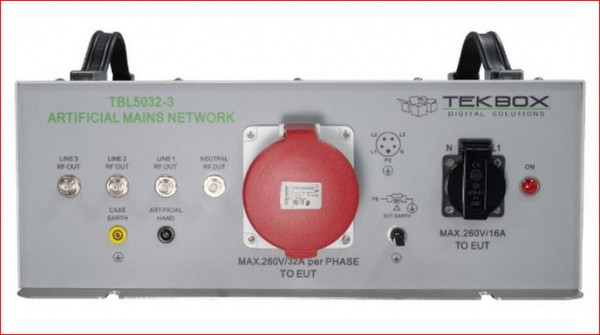

TBL5032-3 50uH Leitungsimpedanzstabilisierungsnetz LISN - CISPR 16
Das TBL5032-3 ist ein Line Impedance Stabilization Network zur Messung leitungsgebundener Störungen im Bereich von 9 kHz bis 30 MHz nach dem Standard CISPR 16-1-2. Das Gerät ist für die Prüfung von 3-phasigen und einphasigen, AC-betriebenen Geräten mit Versorgungsspannungen bis maximal 450V/ 260V und 32A ausgelegt. Leitungsrauschen kann an jeder Phase und am Neutralleiter gemessen werden. Der TBL5032-3 verfügt über separate HF-Ausgänge für jede Phase und Neutral und kann daher mit dem TBLM1 gekoppelt werden, um die Emissionen in seinen Gleichtakt- und Differenzmodus-Komponenten zu teilen. Der TBL5032-3 hat keinen integrierten Hochpassfilter an den HF-Ausgängen, sondern kommt mit einem externen 9 kHz koaxialen Hochpass.
Die einphasige Prüflingsbuchse ist in länderspezifischen Varianten erhältlich.
SPEZIFIKATIONEN
- Frequenzbereich: 9 kHz bis 30 MHz
- Impedanz: 50 Ω (50 µH + 5 Ω)
- Künstliche Hand: 220 pF + 511 Ω
- Schaltbares PE: 50 Ω 50 µH
- 250µH Vorfilter
- Separate HF-Ausgänge für jede Leitung und neutral
- Induktivitäten mit Luftkern
- Netzspannung: max. 540V/260V / 50 - 60 Hz, CAT
- Max. Strom pro Leitung und neutral: je 32A @ 23°C
- 3-Phasen-DUT-Buchse: CEE/ IEC60309, 3L + N + PE, 32A, weiblich
- Einphasige DUT Buchse: länderspezifisch
- Stromanschluss: CEE/ IEC60309, 3L + N + PE, 32A, männlich
- Messanschlüsse: 50 Ω BNC
- Externer 9 kHz Hochpassfilter, N-Stecker / N-Buchse
- Betriebstemperaturbereich: +5°C ... + 40°C; 5% bis 80% relative Luftfeuchtigkeit
