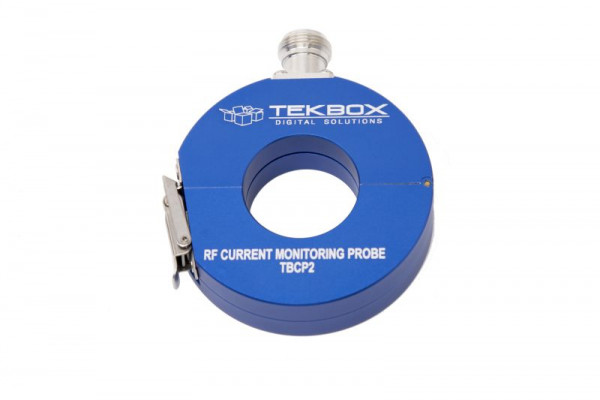

Der TBCP2-500 ist ein Snap-on-HF-Stromüberwachungssensor. Die Sonde hat ein flaches Ansprechverhalten mit einer 3dB Bandbreite von 500 MHz und ist über den Frequenzbereich von 30kHz bis 600 MHz charakterisiert. Auf Wunsch kann das Testprotokoll auf Frequenzen bis hinunter zu 1 kHz erweitert werden. Die Apertur der HF-Stromüberwachungssonde beträgt 32 mm. Ihre Übertragungsimpedanz beträgt > 15 dB Ohm im Bereich von 1 MHz bis 500 MHz.

Tekbox liefert eine Kalibriervorrichtung, die der TBCP2-Serie von Schnappsonden entspricht.

SPEZIFIKATIONEN

•     Charakteristischer Frequenzbereich: 30 kHz bis 600 MHz
•     Durchmesser Öffnung: 32 mm
•     Durchmesser außen: 73 mm
•     Höhe: ca. 20 mm
•     Anschlussart: N female
•     Übertragungsimpedanz: 0 bis 18 dBΩ zwischen 100 kHz und 500 MHz
•     Primärstrom (DC - 400 Hz): 80 A
•     Maximaler Primärstrom (RF): 3 A
•     Max. Kerntemperatur: 125 °C
