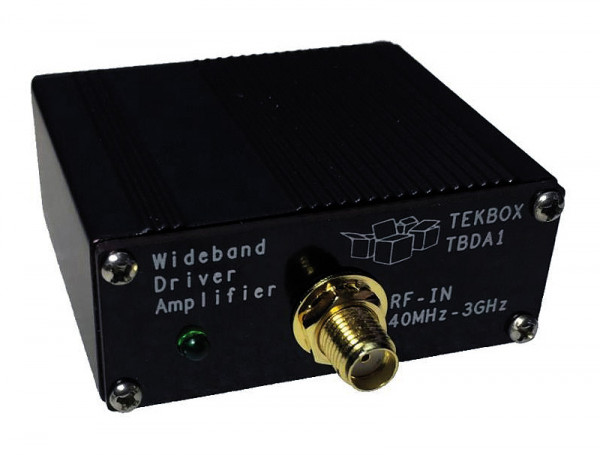

Tekbox TBDA1/14dB / 14 dB Breitband-Leistungsverstärker

Tekbox TBDA1/14dB / 14 dB Breitband-Leistungsverstärker

€ 235,89 *

Los precios incluyen IVA, pero no los gastos de envío

Disponibilidad inmediata, Plazo de entrega aprox. 1-3 días laborables

Nº de artículo 133795

TBDA1-Breitband-Treiber Verstärker Die TBDA1-Breitband-Treiber Verstärker sind vielseitige...más

Cerrar menú

Información del producto "Tekbox TBDA1/14dB / 14 dB Breitband-Leistungsverstärker"

TBDA1-Breitband-Treiber Verstärker

Die TBDA1-Breitband-Treiber Verstärker sind vielseitige Bausteine, die sich leicht in Laboraufbauten integrieren lassen. Mit einem Frequenzbereich von 40MHz bis 3GHz und einer Ausgangsleistung von + 22 dBm bei 1dB Kompression sind sie ideal, um die Amplitude von HF-Quellen mit geringer Leistung zu verstärken oder um Leistungsverstärkerstufen anzutreiben. Die TBDA1-Breitbandverstärker sind mit 14dB oder 28dB Verstärkung erhältlich.
SPEZIFIKATIONEN

TBDA1/14dB

Eingang: 50 Ohm, SMA-Buchse
Ausgang: 50 Ohm, SMA-Buchse
Nominale Versorgungsspannung: 5V, typ. 115mA, Mini-USB-B Anschluss
Maximale Versorgungsspannung: 5,5V
Maximale Eingangsleistung: +20dBm
1dB Ausgangskompressionspunkt @ 40MHz: +21.5dBm
1dB Ausgangskompressionspunkt @ 2 GHz: +22.5dBm
Ausgangsinterceptpunkt 3. Ordnung bei 40 MHz: +40dBm
Interceptpunkt des Ausgangs 3. Ordnung bei 2 GHz: +43dBm
Rückwärts-Isolierung S12: -20dB
Rauschzahl: 3 ... 4 dB

Verstärkung:

25 MHz	50 MHz	100 MHz	500 MHz	1 GHz	1.5 GHz	2 GHz	2.5 GHz	3 GHz
12 dB	13.8 dB	14.2 dB	14.2 dB	14.1 dB	14.2 dB	13.6 dB	13.8 dB	14 dB

ANWENDUNG

Allzweck-Verstärkungsblock
RF-Treiber Verstärker
